ПДУ-И поплавковый уровнемер с выходным сигналом 4…20 мА
Поплавковые уровнемеры ОВЕН ПДУ-И представляют собой преобразователь уровня жидкости с выходным сигналом 4…20 мА.
Форма обратной связи
Датчики предназначены для систем регулирования и управления на объектах водоканалов, пищевой и химической промышленности, используются в составе систем контроля уровня жидкости в различных резервуарах и в чистых естественных водоемах. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Среда измерения
Жидкости (в том числе техническая вода), нейтральные к нержавеющей стали 12Х18Н10Т и AISI 316L.
Отличительные особенности
- Бюджетная цена.
- Простой и быстрый ввод в эксплуатацию.
- Высокая химическая и коррозионная стойкость.
- Устойчивость высоким температурам.
- Возможность использования в любых емкостях.
- Срок службы – 10 лет.
Основные характеристики
- Диапазон преобразования уровня в токовый сигнал: от 250 до 4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: – 60…+ 125 °C.
- Максимальное давление контролируемой среды до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).
- Плотность рабочей среды: ≥ 0,65 г/см3.
- Возможно изготовление с резьбовым креплением G2.
- Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм).
- Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.
* срок изготовления и стоимость предоставляется по запросу.
Типы присоединения к процессу

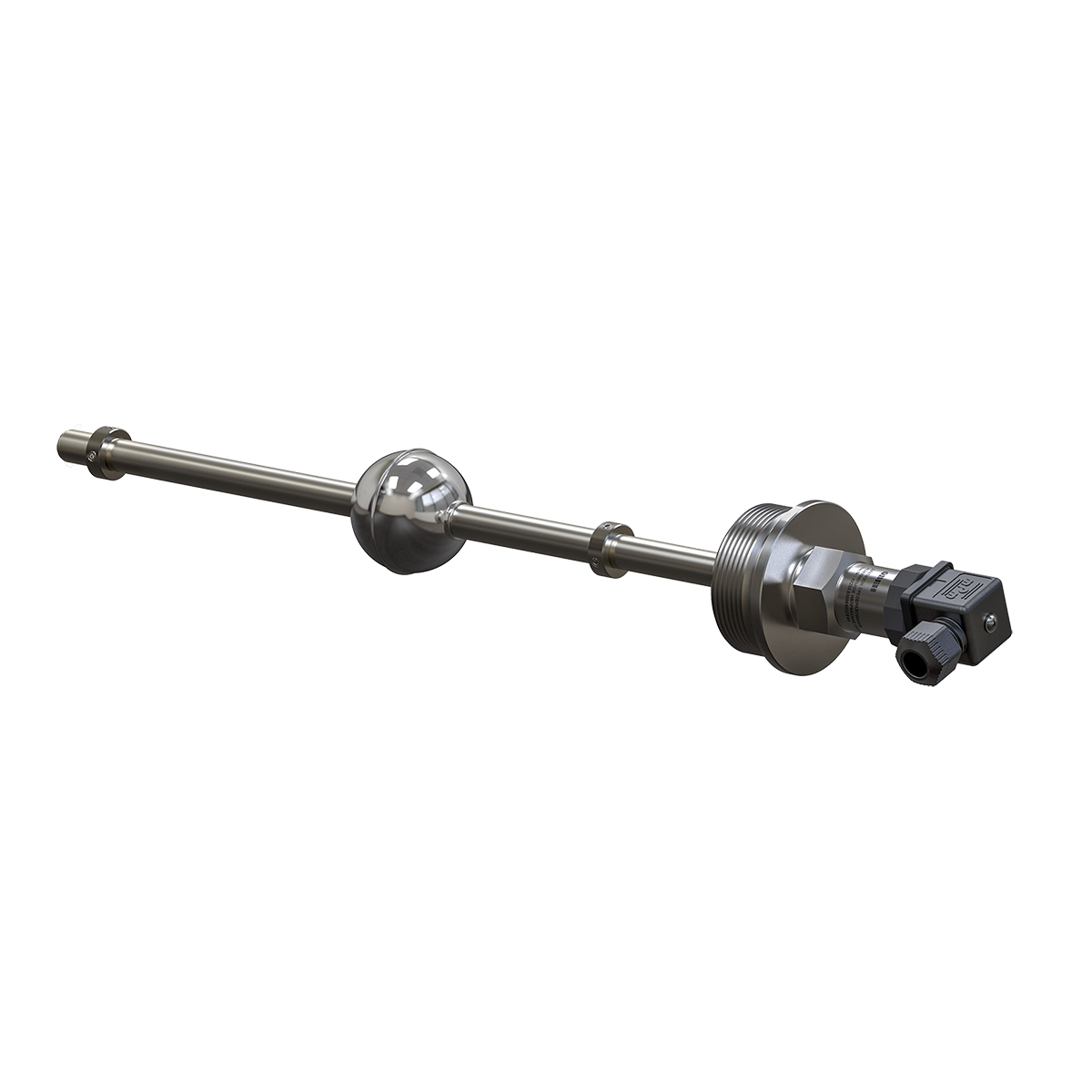

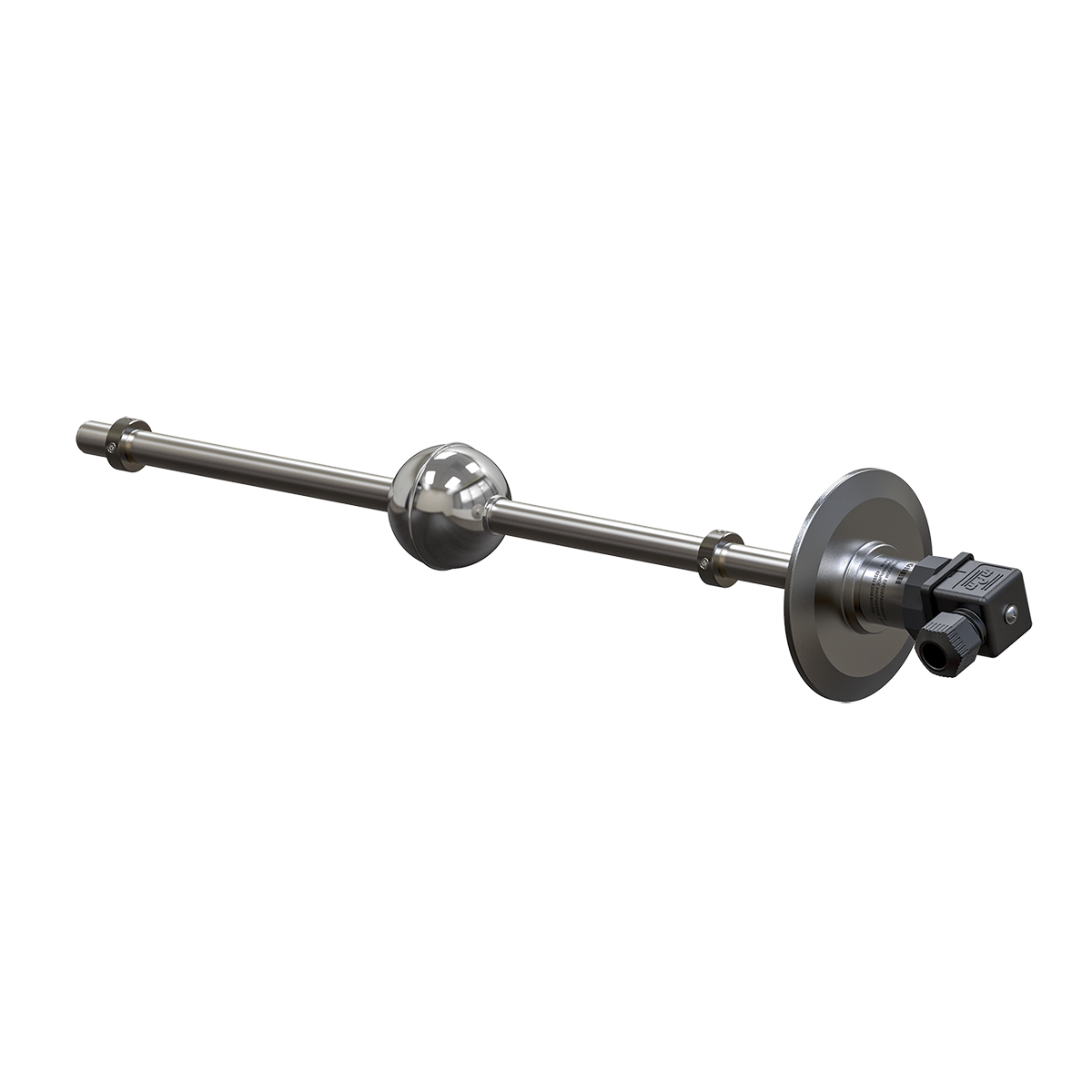

| Резьбовое присоединение G2 | Присоединение CLAMP | Фланцевое присоединение |
|
|
|
|
| Наименование параметра | Значение |
| Электрические параметры | |
| Схема подключения | Двухпроводная |
| Род питающего тока | Постоянный |
| Напряжение питания, В | 12…36 |
| Выходной сигнал, мА | 4…20 |
| Потребляемая мощность, Вт, не более | 1 |
| Сопротивление нагрузки, Ом, не более | определяется по формуле: (U – 8)·50, |
| Метрологические характеристики | |
| Диапазон преобразования уровня, мм | от 0 до 250...4000 |
| Дискретность преобразования уровня, мм | 5 или 10 |
| Дополнительная погрешность преобразования от температуры, % на 10 °С, не более | 0,2 |
| Конструктивные параметры | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Типоразмер присоединительной резьбы (для датчика с резьбовым присоединением) | G2 |
| Размер «под ключ» (для датчика с резьбовым присоединением), мм | 36 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Степень защиты по ГОСТ 14254 | IP65 |
Условия эксплуатации
- Температура окружающей среды от -40 до +85 °С.
- Температура контролируемой среды от -60 до +125 °С.
- Давление контролируемой среды:
- не более 2 МПа для датчиков с резьбовым и фланцевым присоединением
- не более 1 МПа для датчиков с присоединением CLAMP
- Плотность контролируемой среды не менее 0,65 г/см3.
- Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
