ПДУ-Н поплавковые сигнализаторы уровня с наружным монтажом
- Скоро в продаже
- Новый
Включены в реестр Минпромторг, реестровая запись 10729955 до 12.02.2031
Форма обратной связи
Поплавковые датчики уровняОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей.ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.
Среда применения
Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.
Отличительные особенности
- Сигнализация от 1 до 2 уровней жидкости.
- Длина штока от 100 мм до 3 метров.
- Присоединение: G1, G2; CLAMP в соответствии с DIN 32676 (DN = 40, 65, 80, 100 мм).
- Устойчивы к пене и пузырькам.
- Подходят для работы с вязкими жидкостями (ПДУ-3Н).
- Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.
ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.

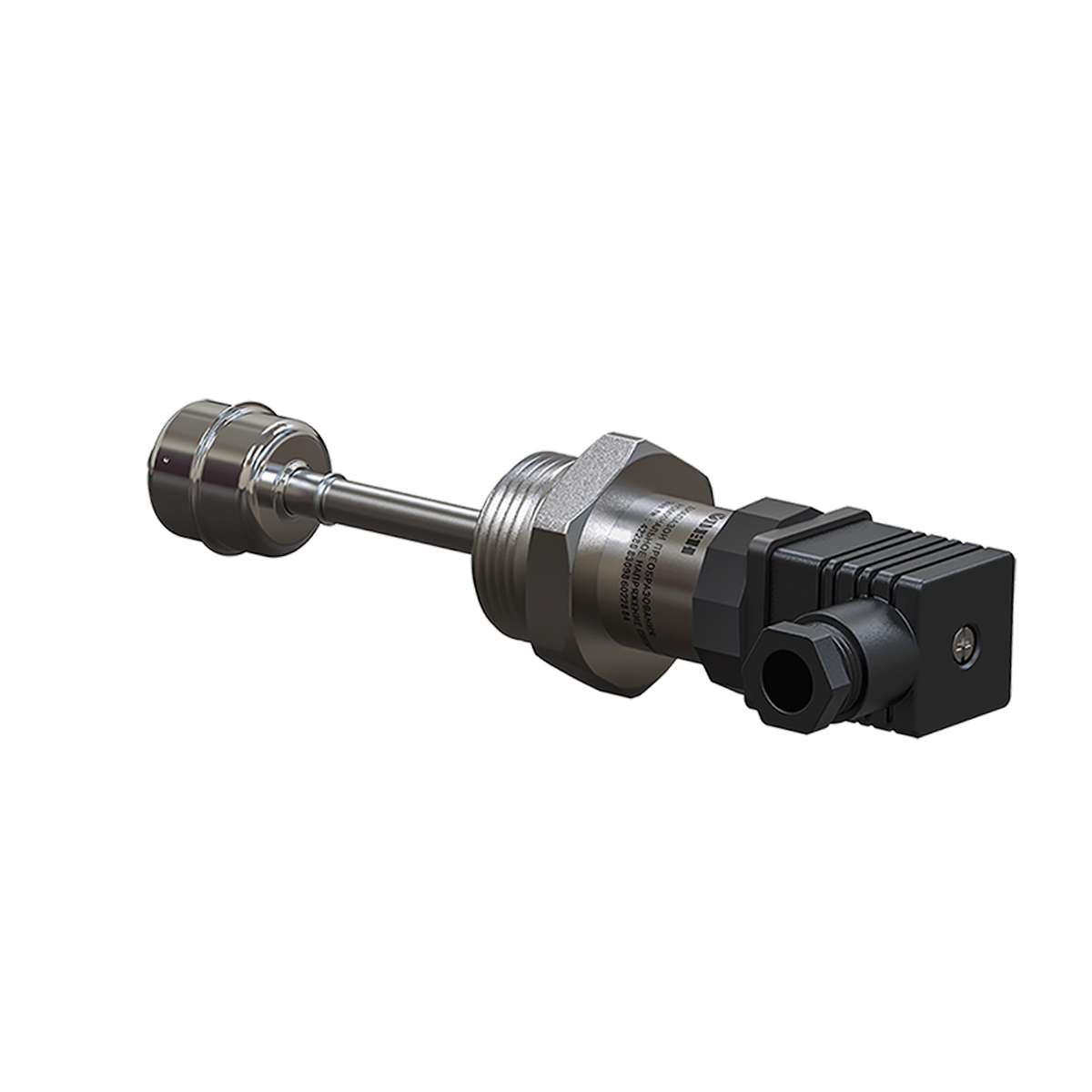

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-2Н, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3Н.
Модификации одноуровневых датчиков
| Модель | Тип монтажа | Вид поплавка | Длина штока L, | Длина штока L, |
| ПДУ-2(Н).1 | Вертикальный | Цилиндрический | 50 мм | 2 500 мм |
| ПДУ-3Н.1 | Вертикальный | Шарообразный | 150 мм | 3 000 мм |
При заказе модификации с удлиненным штоком кратность длины – 50 мм.

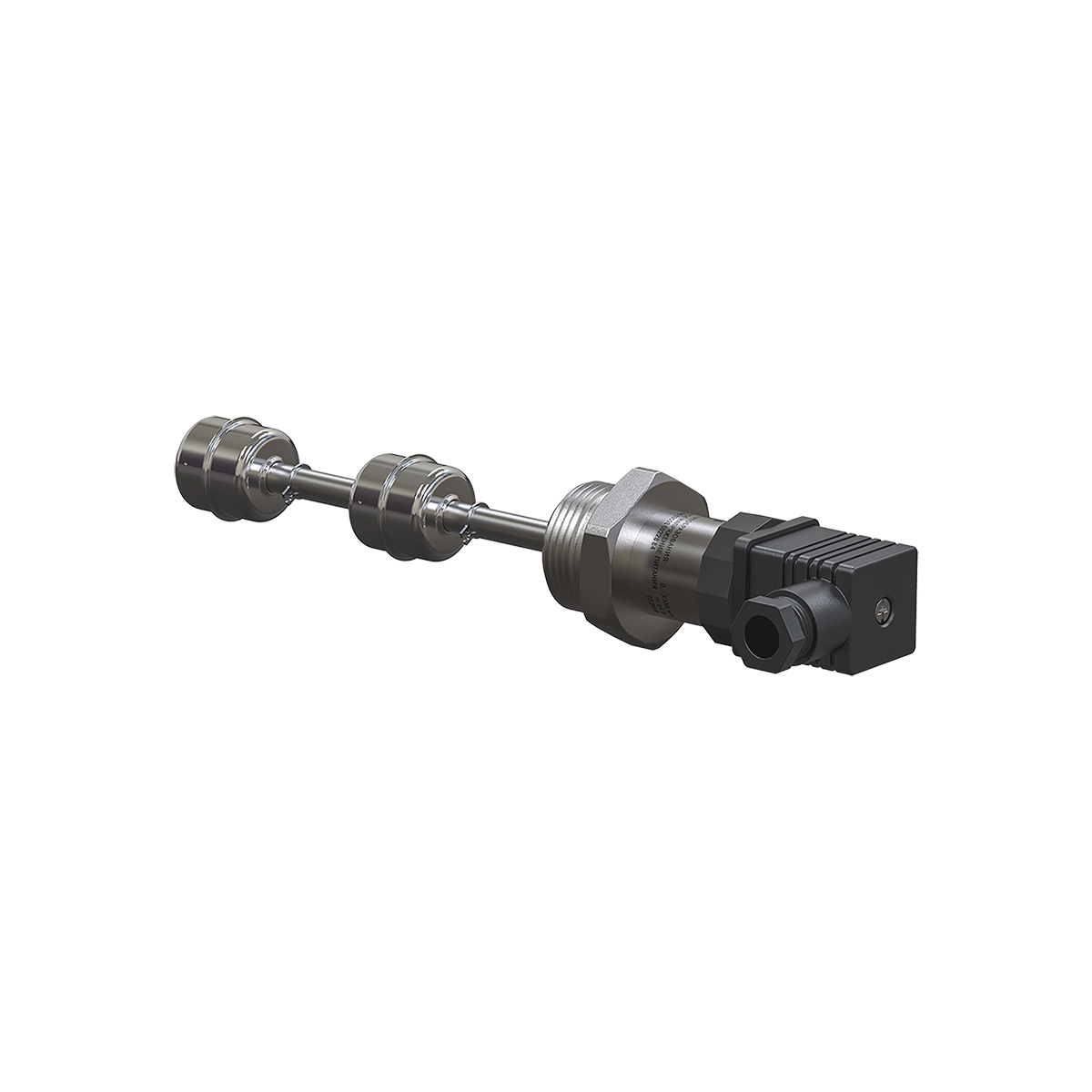

Модификации двухуровневых датчиков
| Модель | Тип монтажа | Вид поплавка | Длина штока L, | Длина штока L, |
| ПДУ-2(Н).2 | Вертикальный | Цилиндрический | 100 мм | 2500 мм |
| ПДУ-3Н.2 | Вертикальный | Шарообразный | 250 мм | 3000 мм |
При заказе модификации с удлиненным штоком кратность длины – 50 мм.
Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ
Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Поплавковые датчики с наружным монтажом монтируются в крышку резервуара (рис. 1).
Рис. 1. Варианты крепления датчика уровня ПДУ
Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.
Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня
Применение датчиков уровня ОВЕН ПДУ
Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.
ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
| Параметр | Значение | |
| ПДУ-2H.X | ПДУ-3H.X | |
| Электрические параметры | ||
| Максимальная коммутируемая мощность | 10 Вт | 30 Вт |
| Максимальный коммутируемый (постоянный или переменный) ток | 0,5 А | 2 А |
| Максимальное коммутируемое (постоянное или переменное) напряжение | 180 В | 230 В |
| Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А | 1 × 106 | |
| Конструктивные параметры | ||
| Количество сигнализируемых уровней* | 1; 2 | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикальное | |
| Максимальная длина штока до нижнего уровня L | 2500 мм | 3000 мм |
| Нормальное состояние контактов датчика: | ||
| ПДУ-ХН.Х | Нормально-разомкнутое | |
| ПДУ-ХН.Х.К | Нормально-замкнутое | |
| Материал рабочей части датчика: арматура поплавок | Сталь | |
|
Степень защиты по ГОСТ 14254 | IP68 для погружной (рабочей) части датчика | |
| Габаритные размеры | См. Приложение А РЭ | |
| Минимальная длина кабельного вывода | 1 м | |
ПРИМЕЧАНИЕ
* Зависит от исполнения.
